Propriétés Mécaniques
Banc en immersion de caractérisation ultrasonore des modules viscoélastiques
- Mesurer les modules élastiques ou viscoélastiques d’un matériau anisotrope
- Une impulsion ultrasonore est transmise à travers une plaque dont on souhaite évaluer les modules de rigidité.
Deux méthodes permettant de mesurer jusqu'à 9modules de rigidité :

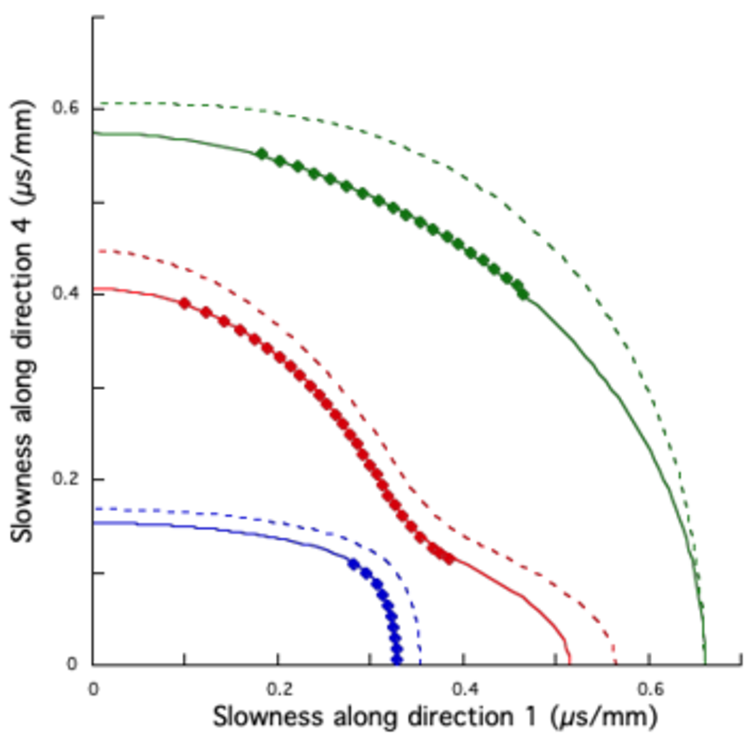

1) Estimation des modules à partir de courbes de lenteurs obtenues par temps de vol
2) Estimation des modules à partir du spectre du champ transmis à travers la plaque
Recherche de défauts -Imagerie échographique pour le CND
- Résolution : jusqu’à 0.2 mm selon la sonde utilisée et le matériau.
- Taille du milieu étudié : dépend de la fréquence émise par la sonde et de l’atténuation dans le milieu : de quelques mm à plusieurs dizaines de mètres
- Matériaux d’étude : liquide et solides. Cadence d’imagerie jusqu’à 10 kHz.
- 3 barrettes disponibles : 128 éléments linéaires, centrées à 500 kHz, 2.25 MHz et 5 MHZ.
Détection de défauts modèles dans un bloc d’acier
