CND acoustique



CND accoustie.png

CND par sonothermographie

Détecter des défauts impacts et délamination dans des matériaux composites.


cnd sono.png

Figure de Chladny thermique

Recherche de défauts - Imagerie échographique pour le CND

  • Résolution : jusqu’à 0.2 mm selon la sonde utilisée et le matériau.
  • Taille du milieu étudié : dépend de la fréquence émise par la sonde et de l’atténuation dans le milieu : de quelques mm à plusieurs dizaines de mètres
  • Matériaux d’étude : liquide et solides. Cadence d’imagerie jusqu’à 10 kHz.
  • 3 barrettes disponibles : 128 éléments linéaires, centrées à 500 kHz, 2.25 MHz et 5 MHZ.


Détection de défauts modèles dans un bloc d’acier

Laser Doppler Velocimétrie tri dimensionnelle

Mesurer la distribution des 3 composantes du champ de vitesse sur des surfaces complexes

Sonde laser POLITEC LDV PSV 500 à têtes infrarouges

  • Analyse vibratoire sans contact de structures
  • Etude de la propagation des ondes guidées



Recherche de défauts - Imagerie ultrasonore à l'aide de transducteurs à couplage aérien

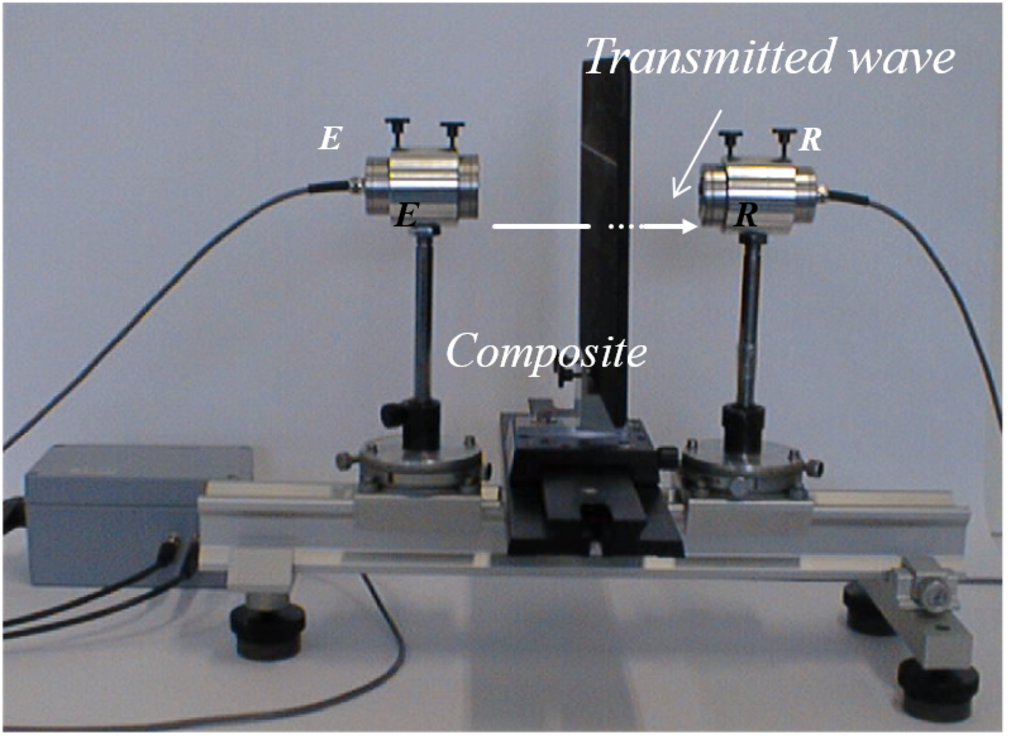

  • Par ondes de volume transmises à travers l’échantillon

Scan bidimensionnel d’une plaque en composite impactée



Ultrasound - 250 kHz


RX measurements

  • Par ondes guidées

Scan latéral 1D d’un panneau en composite à l’aide d’ondes guidées générées et détectées par des transducteurs US à couplage aérien



Mesures par émission acoustique

  • Application dans tous les matériaux sous contraintes pour le suivi et localisation de l’endommagement en 1D, 2D et 3D


Système d'émission acoustique 8 voies
Avec amplificateurs et capteurs 150 kHz et 25 kHz


Suivi des signaux acoustiques

  • Localisation de l'endommagement dans les matériaux


Essai traction composite


Essai flexion béton
